Press-fit
efa, concepteur et fabricant de cartes électroniques press-fit
efa, expert dans la distribution de puissance et dans la création de PDUs sur mesure, peut concevoir et fabriquer ses propres cartes électroniques press-fit.
Cette technologie, couramment utilisée pour insérer des broches de connecteurs dans des circuits imprimés (PCB), permet d’améliorer la conduction électrique pour les forts courants sans avoir besoin de souder tous les composants. La carte peut être complètement produite en press-fit, mais aussi mélanger des éléments soudés et d’autres réalisés en press-fit.
efa France et son partenaire, le fabricant de composants MTConnectivity, collaborent pour réaliser cette avancée.
Ce qu’efa peut vous apporter grâce à la technologie press-fit
- ZPlus d'ampères : Une capacité de courant décuplée pour des performances optimales et une amélioration de coûts de production
- ZIndépendance technologique : Fabrication de nos cartes en interne
- ZSimulations multiphysiques : Grâce à l’apport des équipes Electrique, Energie et Mécanique au sein de son Bureau d’Etudes, efa conçoit, simule et optimise ses cartes aussi bien électriquement que thermiquement
- ZGain d’espace : La conduction de courant par PCB réduit la dimension des systèmes et de vos PDUs
Quels types de composants sont disponibles en mode press-fit ?
- ^Connecteurs d’alimentation haute puissance
- ^Connecteurs fil-vers-carte
- ^Connecteurs carte-à-carte
- ^Embase de relais
- ^Porte-fusibles automobiles
- ^Connecteurs pour modules de puissance (contacteur, convertisseur DC/DC…)

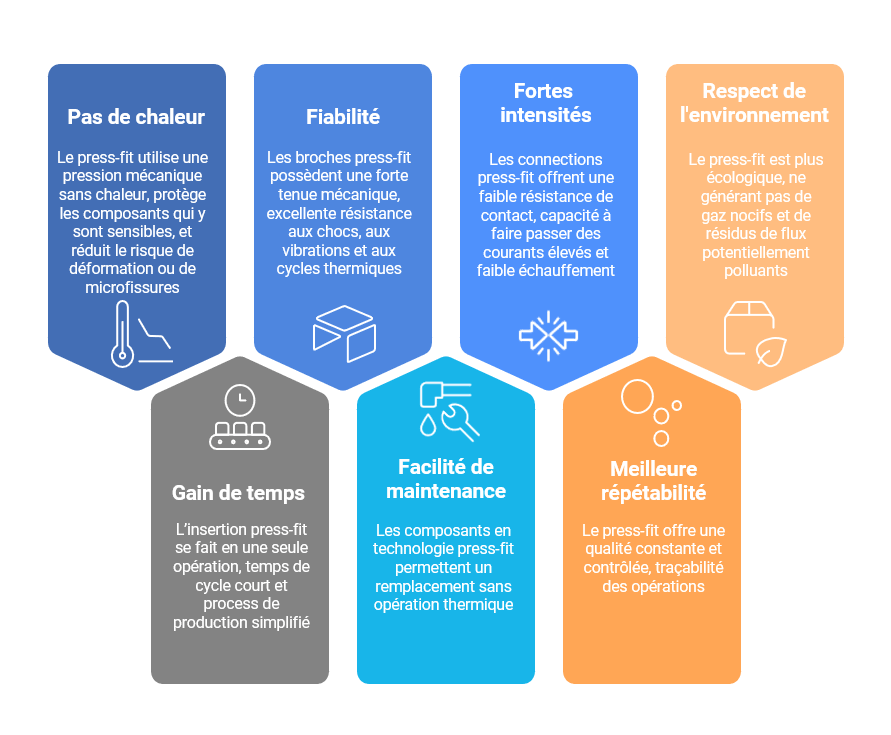

Pourquoi choisir le press-fit plutôt que la soudure ?
Le principe du press-fit repose sur l’utilisation de la pression mécanique pour insérer une broche dans un trou légèrement plus petit que le diamètre du connecteur à insérer sur le PCB. La force de friction maintient la pièce en place et garantit la solidité de l’assemblage.
Une avancée qui renforce l’expertise d’efa
et nous ouvre de nouvelles
perspectives industrielles !
